Linksys IP Phone SPA921 einstellen:

Anmeldedaten für FRITZ!Box eintragen

  • die IP-Adresse des Telefons sollte man zuvor am Telefon unter Setup (zweite Taste von oben mit dem Papier-Eselsohr) - Network (Taste 9) - CurrentIP (2) auslesen.
  • jetzt kann man auf der Telefon-Webseite (z. B. http://192.168.178.21) über das "Admin Login" die Anmeldeinformationen im Register "EXT 1" eintragen:

Proxy and Registration:

Proxy: fritz.box

(sollte automatisch schon ausfüllt sein)

Subscriber Information:

Display Name: 620
User ID: 620
Passwort: <wie vorher in FRITZ!Box für das IP-Telefon definiert>
Auth ID: 620

Sprachcodecs anpassen

Preferred Codec: G711a

in Europa üblich

Use Pref Codec Only: yes

Dialplan anpassen

damit auch Gespräche zu den internen Telefonen möglich sind sollte man den Dialplan anpassen:

  • im Admin-Login advanced auswählen
  • unter Register "EXT1" ganz unten den Dial Plan anpassen:
(**[1-3]|**5x|**6xx|110|112|118xx|1[02-9]x.|[2-9]xx.|0xxxxx.)

gefunden: http://www.ip-phone-forum.de/showthread.php?t=192431&p=1353127&viewfull=1#post1353127

will man dann auch noch Anrufe die an anderen Telefonen läuten heranholen (per *09) so sollte man folgendenes eintragen:

(**[1-3]|**5x|**6xx|*09|110|112|118xx|1[02-9]x.|[2-9]xx.|0xxxxx.)

Damit auch die Kurzwahlen **7xx (für Rufnummern aus dem Telefonbuch der FRITZ!Box) und **8 (Vanity) funktionieren hab ich noch folgendes geändert:

(**[1-3]|**5x|**[6-8]xx|*09|110|112|118xx|1[02-9]x.|[2-9]xx.|0xxxxx.)

Hotline / Autodial einstellen

(S0<:**605#>)

Ruft z. B. sofort nach Abheben des Hörers die Memofunktion FRITZ!Box-Anrufbeantworters auf Quelle:

"leerer" DialPlan - SPA wählt alles so wie es kommt, keine Nummernbearbeitung=

 (x.|<0#,:>x.<:@:gw0>)

Quelle:

Datum & Uhrzeit anpassen

  • im Admin-Login advanced auswählen
  • unter Register "Regional" ganz unten anpassen:
Time Zone: GMT+01:00
Daylight Saving Time Rule: start=3/-1/7/2;end=10/-1/7/3;save=1

Europäische Zeitumstellung: letzter Märzsonntag und letzter Oktobersonntag

  • unter Register "User" ganz anpassen:
Time Format: 24hr
Date Format: day/month

hier gefunden: http://wiki.funkfeuer.at/index.php/Cisco/Sipura/Linksys_SPA921_/_SPA922_/_SPA941_/_SPA942

Hörtöne anpassen

  • im Admin-Login advanced auswählen
  • unter Register "Regional" anpassen:
Dial Tone:      425@-19;30(*/0/1)

...

Busy Tone:      425@-19;10(.48/.48/1)
Reorder Tone:   425@-19;10(.48/.48/1)

...

Ring Back Tone: 425@-19;*(1/4/1)

Mailboxtaste belegen

  • im Admin-Login advanced auswählen
  • unter Register "Phone" anpassen:
Voice Mail Number: **600

oder wenn man keinen Anrufbeantworter benutzt

Voice Mail Number: *09

Das belegt z.B. die Taste mit dem Briefkuvert mit der Heranholen-Funktion/Pick-Up

Linksys SPA-3000 Phone Adapter einstellen:

  • Dial-Plan für FRITZ!Box unter Advanced -> Tab "Line1" -> ganz unten -> "DialPlan:"
(**x|*xx|**xxx|[3469]11|0|00|[2-9]xxxxxx|1xxx[2-9]xxxxxxS0|xxxxxxxxxxxx.)
  • Dial-Plan für Sipgate:
(11[0-2]|<**:>[2-9]|<:0751>[1-9]xx.|<0:0>[0-9]xxxx.|<#,:>x.)

Quelle:

Cisco IP Phone 7960G Series mit IP-Firmware einstellen:

Anmerkungen:

  • Dieses Telefon gibt es auch mit SCCP und MGCP-Firmware ich beziehe mich auf IP-Firmware der Version P0S3-8-12-00 (Application Load ID)
  • Das Telefon kann durch Einspielen der passenden Dateien per TFTP "umgeflasht" werden.

Quellen: ftp://ftp.itl.ua/pub/cisco/ip-7900ser und http://radiotwenterand.nl/~graver/cisco/SIP-7960/

  • Wenn SCCP-Firmware geflasht ist und IP-Firmware aufgespielt werden soll:
    • mit **# kann unter den Einstellungen/Settings der jeweilige Eintrag editierbar gemacht werden (Zu sehen am "offenen Bügel" des Vorhängeschlosses.)
    • Kann die IP des TFPT-Server nicht geändert werden liegt das daran, das man in einem eigenen Punkt (32) einen "Alternate TFT" erst einmal durch setzen auf "YES" erlauben muss.
  • Das Telefon wurde auch als 7960 (ohne G) hergestellt - in dieser Version ist es englisch beschriftet. Das G steht für global

=> also mit Symbolen auf den Tasten beschriftet.

  • Einstellung erfolgt nicht per "Webseite" des Telefons (wie z. B. beim Cisco/Linksys SPA921), sondern über haupsächlich zwei Dateien:
SIPDefault.cnf

und

SIP<MAC-Adress>*1.cnf

die per TFTP eingespielt werden. *1= Die MAC-Adresse kann man z. B. auf dem DHCP-Server / der FRITZ!Box oder auf der Rückseite des Telefons (Aufkleber) ermitteln.


Neustart des Telefons

  • kann man durch Drücken der Tasten * (Stern) + 6 (Zifferntaste) und Einstellungstaste (settings) (ganz rechts über der + Lautstärke-Taste) bewirken.

Einstellen von automatischen Abheben in Lauthören/Freisprechen/Sprechanlagenfunktion bei z. B. 2ter Linie

  • Taste settings wählen
  • 6 Call Preferences wählen
  • 8 AutoAnswer (Intercom) wählen
  • Linie auswählen
  • ON wählen
  • Save wählen

Kontrolle: Im Display muss neben der Linien-Rufnummer (rechts bei Linientasten) anstatt dem Hörersymbol ein Lautsprechersymbol erscheinen.

Auslieferungszustand/Fabrikeinstellungen des Telefons wiederherstellen

  • Stecker der Stromversorgung/PoE-Leitung ausstecken
  • #-Taste drücken und halten
  • Stecker der Stromversorgung/PoE-Leitung einstecken
  • Telefon zeigt in der untersten Displayzeile "Reset key sequence detected"
  • 1 2 3 4 5 6 7 8 9 * 0 # eingeben.
  • Telefon zeigt "Save Network cfg? 1=yes 2=no
  • 2 eingeben
  • Telefon zeigt "Factory reset initiated"
  • Telefon startet neu

alternativen TFPT-Server einstellen (SIP-Firmware)

  • settings-Taste drücken
  • 9 Unlock Config wählen
  • Bei Enter Password
cisco

eingeben.

  • Taste Accept wählen
  • 3 Network Configuration wählen
  • 32 Alternate TFPT:NO wählen
  • Yes wählen
  • Save wählen
  • Telefon startet neu
  • settings-Taste drücken
  • 9 Unlock Config wählen
  • Bei Enter Password
cisco

eingeben.

  • 3 Network Configuration wählen
  • 7 TFPT Server wählen
  • Edit wählen
  • IP-Adresse ändern/eintippen
  • Taste Accept wählen
  • Taste Save wählen
  • Telefon startet neu

Infos über Sprachverbindung

  • bekommt man durch Drücken der Taste ? (Fragezeichen) während des Gesprächs. Unter anderem wird auch der verwende Sprachcodec angezeigt.

Eigene Klingeltöne erzeugen

The ringtone file should follow the below specifications:

Create a PCM file for each customized ring tone (one ring per file).
The PCM files must comply with the following format guidelines.

• Raw PCM (no header)
• 8000 samples per second
• 8 bits per sample
• uLaw compression
• Maximum ring size 16080 samples
• Minimum ring size 240 samples
• Number of samples in the ring must be evenly divisible by 240
• Ring should start and end at the zero crossing

Quelle: http://www.experts-exchange.com/Networking/Telecommunications/IP_Telephony/Q_27578395.html

Vorschlag für zu verwendende Programme:

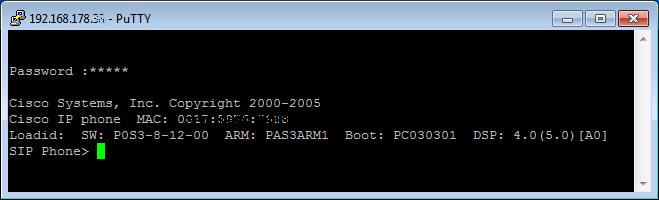

Zugriff/Wartung per Telnet

  • Der Zugriff erfolgt mit einem Telnet-Programm auf Port 23 (Standard)

z. B. mit PuTTY oder PuTTYtel http://www.chiark.greenend.org.uk/~sgtatham/putty/download.html

  • Das Passwort ist in den Werkseinstellungen cisco

Cisco7960 telnet login.png

"interessante" Befehle

show status
debug http
tty mon 0

Per Software wählen "CTI"

  • per Telnet auf Telefon anmelden
test open
test key spkr 040428990
  • warten ...
test key soft2
test close
  • Hilfe:
test key ?

Quelle:

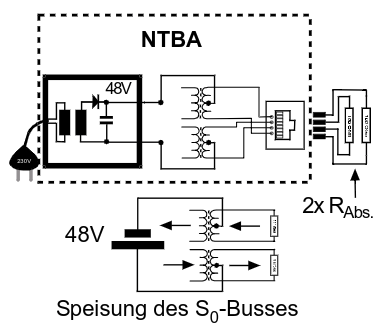

48V - Netzteil mit ISDN-NTBA "basteln"

NTBA 48V.png

  • + (positiver) Pol: Hohlstecker (innen) mit 2b der S0-Bus-Klemme verbinden
  • - (negativer) Pol: Hohlstecker (außen) mit 1a der S0-Bus-Klemme verbinden

Variante:

  • + (positiver) Pol: mit Pin 6 der S0-Buchse (IAE/UAE8/4 / Western 8/4 / RJ45) verbinden
  • - (negativer) Pol: mit Pin 3 der S0-Buchse (IAE/UAE8/4 / Western 8/4 / RJ45) verbinden

Quelle1: Quelle2: Quelle3:

Belegung der Buchse 10/100 SW

10/100 SW (gelb)
Telefon PIN Name Funktion
1 TX+ Ethernet Transmit Data+
2 TX- Ethernet Transmit Data-
3 RX+ Ethernet Receive Data+
4 - 48V Power over Ethernet
5 - 48V Power over Ethernet
6 RX- Ethernet Receive Data-
7 + 48V Power over Ethernet
8 + 48V Power over Ethernet

Quelle:

Anschluss an "neuen, standard 802.3af PoE-Switch"

  • Es müsssen 4 Adern (2 Paare) gedreht werden und ein Widerstand 21-25kΩ zwischen Pin 1 und 3 des Switches geschaltet werden.
  • Beim Anschluss ist zu beachten, dass man zu erst das Kabel an den Switch anschliesst. Sobald die PoE LED Leuchtet wird das Telefon angeschlossen.
Adaptierung CP-79xx PoE pre-Standard auf 802.3af
Switchport
802.3af
Leitung Telefonport
10/100 SW
PIN Farbbelegung nach
EIA/TIA 568A
Name Funktion PIN PoE-Trick
1 Weiss gruen.png TX+ Ethernet Transmit Data+ 1 Widerstand.png
2 Gruen.png TX- Ethernet Transmit Data- 2
3 Weiss orange.png RX+ Ethernet Receive Data+ 3
4 Blau.png +48V Power over Ethernet 7
5 Weiss blau.png +48V Power over Ethernet 8
6 Orange.png RX- Ethernet Receive Data- 6
7 Weiss braun.png -48V Power over Ethernet 4
8 Braun.png -48V Power over Ethernet 5

R1 = z. B. 22 kΩ (rot-rot-orange-gold) / (rot-rot-schwarz-rot)

Quelle: Quelle2:

Belegung der Headset-Buchse

Belegung der Headsetbuchse von CP-79xx
PIN Funktion Polung
1 SPK +
2 MIC -
3 MIC +
4 SPK -

Quelle:

Datei-Telefonbuch-Software installieren

Telefonbuch aus FRITZ!Box Telefonbuch über VCard (.vcf-Datei) erstellen

Telefonbuch von FRITZBox downloaden (hier OS 6.80)
  • Navigation links: Telefonie
    • Navigation links: Telefonbuch
      • Schaltfläche unten: Sichern
        • Browser-PopUp: Speichern "FRITZ.Box_Telefonbuch_dd.mm.yy_hhmm.xml"
XML-Telefonbuch in VCF-Datei konvertieren
  • Contact Conversion Wizard 20v3.5.0.0.zip downloaden Download:
  • entpacken
  • ausführen
    • Links Schaltfläche "Fritz!Box XML" anklicken
    • Datei "FRITZ.Box_Telefonbuch_dd.mm.yy_hhmm.xml" auswählen
    • Rechts Schaltfläche "VCard" auswählen
    • Datei im html-Verzeichnis des Webserver speichern z. B. /var/www/html/VCards.vcf

Quelle:

Telefonbuch auf Webserver installieren
  • phpScript "vCard to Cisco IP Phone CMXML Directory" downloaden/mit rechter Maustaste - Ziel speichern Download:
  • Dateisuffix von .phps auf .php ändern
  • Datei öffnen - und ändern 1. Zeile:
<

in

<?php
  • letzte Zeile
>

entfernen.

  • Datei im html-Verzeichnis des Webserver speichern z. B. /var/www/html/vcdir.php
Telefonbuch zum Aufruf von CISCO-Telefon angeben:
  • Die Telefoneinstellungsdatei SIPDefault.cnf bearbeiten.
    • Zeile
      directory_url: "http://<yourWebserverIP>/vcdir.php"
      bearbeiten/einfügen
  • Telefon evtl. neu starten.

Quelle:

Datenbank-Telefonbuch von "The Last Instance" installieren

  • Datei downloaden, .gz entpacken, .tar entpacken (z. B. mit 7zip)

Download: Info:

Auf (Web)server einrichten

  • Verzeichnis directory in das html-Wurzelverzeichnis des Webservers kopieren. Z. B. nach:
/var/www/html/directory

Scripte auf aktuellere PHP Syntax anpassen:

  • in allen .php Dateien
<?

in

<?php

umwandeln. Z. B. mit Suchen & Ersetzen von Notepad++.

SQL auf aktuelle MySQL-Syntax anpassen:

  • in Datei "SQL" alle
TYPE=

in

ENGINE=

umwandeln. Z. B. mit Suchen & Ersetzen von Notepad++.

Quelle:

MySQL-Datenbank vorbereiten

  • Benutzer mit Kennwort anlegen z. B. xml_directory
  • mit diesem Benutzer anmelden
  • SQL-Befehle der geänderten Datei SQL ausführen

MySQL-Datenbankzugriff vorbereiten

  • Datei config.inc.php in folgenden Zeilen anpassen:
$database_user    = "username";
$database_pawd    = "password";
$database         = "xml_directory";
$DirAbsoluteUri   = "http://insert.your.servername.here/directory/";

Scripte auf Umlautdarstellung mit HTML-Code ändern:

  • in Datei /lang/de.inc.php" im Bereich Zeile 4 bis 30 alle
ä Ä ö Ö ü Ü

in

&auml; &Auml; &ouml; &Ouml; &uuml; &Uuml; &szlig;

umwandeln. Z. B. mit Suchen & Ersetzen von Notepad++

Quelle:

  • in Datei /lang/de.inc.php" im Bereich Zeile 35 bis 53 alle
ä Ä ö Ö ü Ü ß

in

\xE4 \xC4 \xF6 \xD6 \xFC \xDC \xDF

umwandeln. Z. B. mit Suchen & Ersetzen von Notepad++

Quelle:

Anmerkung: als Escapezeichen wird \ und dann x für hexadezimal benutzt, dann der Hex-Code für das Zeichen ergänzt:

  • aus Tabelle für Zeichen "ä" => \ + x + E + 4 ergibt: \xE4
Telefonbuch zum Aufruf von CISCO-Telefon angeben:
  • Die Telefoneinstellungsdatei SIPDefault.cnf bearbeiten.
    • Zeile
      directory_url: "http://<yourWebserverIP>/directory/xml/directory.php"
      bearbeiten/einfügen
  • Telefon evtl. neu starten.

Telefon in Telefonbuch registrieren

  • mit Webbrowser an Telefonbuch anmelden
http://<yourWebserverIP>/directory/directory/index.php

in Browser eingeben

  • Username: admin
  • Password: admin
  • Telefone (in Leiste) auswählen
  • Link "Telefon hinzufügen" klicken
  • Den am Cisco-Telefon unter:
    • Taste "settings"
      • 3 Network Configuation

unter "Hostname" stehenden Wert - z. B.

SIP12AB34CD56EF

eingeben.

Achtung! evtl. muss stattdessen auch SEP12AB34CD56EF angegeben werden. Je nachdem welche Firmware auf dem Cisco Telefon installiert ist.

interessante Links zu Cisco 79xx

Link: Link2: Link3:

FRITZ!Box

Anleitung zum Entfernen der Meldung "In Ihrer FRITZ!Box wurden vom Hersteller nicht unterstützte Änderungen durchgeführt."

major=$(grep tffs /proc/devices)
tffs_major=${major%%tffs}
rm -f /var/flash/fw_attrib
mknod /var/flash/fw_attrib c $tffs_major 87
echo -n "" > /var/flash/fw_attrib
rm -f /var/flash/fw_attrib

Anleitung zum Entfernen des Brandings

echo firmware_version XXXX >> /proc/sys/urlader/environment
reboot

Möglich für XXXX sind:

avm
1und1
freenet

1und1 -> "UI"

  • "Notfall-IP"
169.254.1.1

Telnet einschalten

  • Im Telefonbuch die Rufnummer
#96*7*@

anlegen

  • Jetzt den Hyperlink des Telefonbucheintrages klicken

Achtung: ab OS6.30 muss man dazu ein Image flashen:

Datei:Telnet.tar

Quelle:

Fritz Box3170 ohne DSL als Router-Accesspoint betreiben

Zweck: Die Einstellung kann nicht über die normale Webseitenansicht gemacht werden.

  • Schritte:
    • unter Einstellungen - System die Expertenansicht einschalten
    • mit Firefox im Menüpunkt Ansicht erreichbar wenn man die Alt-taste drückt - Webseiten-Stil den Punkt kein Stil wählt
    • jetzt ist unter Einstellungen - Internet - Zugangsdaten auch die Anbindung über die LAN1-Buchse auswählbar.

Quelle:

FRITZ!Box Zugriff/Programmierung etc.

Bintec X1200

Remote-CAPI für Windows 8/10

Digitalisierungsbox

  • Load-Balancing [1]
  • VoIP-Routing [2]

Asterisk/FreePBX @ RPi

  • Download:
Quelle:
  • Erste Schritte:
regen-hostkeys
configure-timezone
dpkg-reconfigure locales

Quelle:

  • Deutsche Sounds in FreePBX einfügen:
Quelle:

CPU-Last anzeigen

ps -eo pcpu,pid,user,args | sort -r -k1 | less

Quelle:
